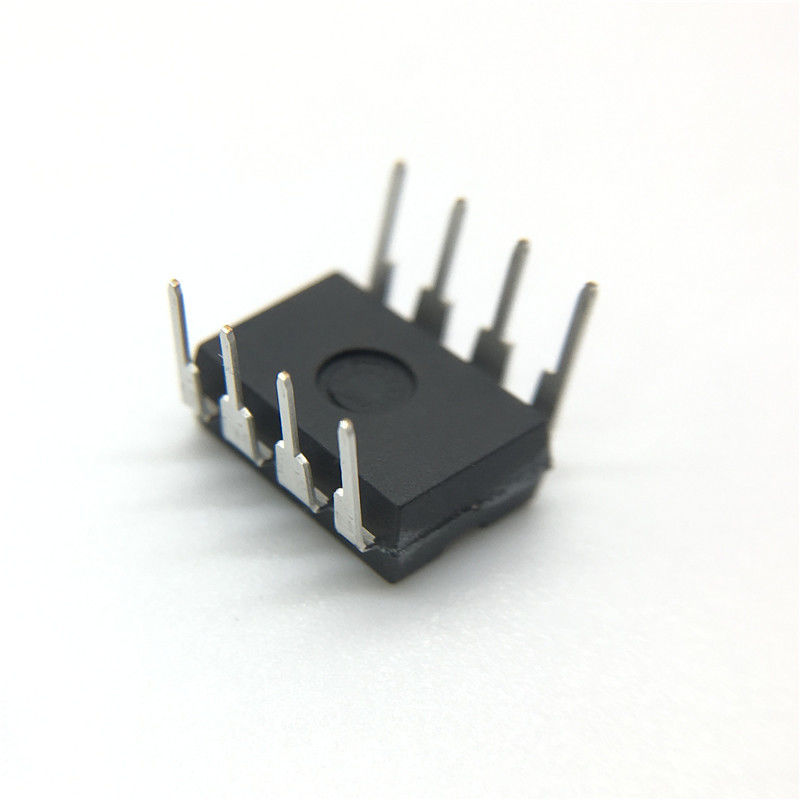

Trình điều khiển cổng IC cách ly tương tự Ic quản lý nguồn Mạch tích hợp IR2104PBF PDIP-8
Nhóm:
IC cách ly tương tự
Giá bán:
Negotiable
Phương thức thanh toán:
T/T, L/C, D/A, D/P, T/T, Western Union, MoneyGram
Thông số kỹ thuật
Dòng sản phẩm:
IR2103PBF
gói nhà cung cấp:
NHÚNG-8
Mô tả ngắn gọn:
IC cách ly tương tự
danh mục sản phẩm:
Mạch tích hợp
Lĩnh vực ứng dụng:
Trình điều khiển cổng
Ngày sản xuất:
Trong vòng một năm
Lời giới thiệu
Phạm vi sản phẩm
- IC cách ly Analog Ic quản lý nguồn Mạch tích hợp IR2103PBF PDIP-8
- IR2103(S) là trình điều khiển MOSFET và IGBT điện áp cao, tốc độ cao với các kênh đầu ra tham chiếu bên cao và bên thấp phụ thuộc.Các công nghệ HVIC và CMOS miễn dịch chốt độc quyền cho phép xây dựng nguyên khối chắc chắn.Đầu vào logic tương thích với đầu ra CMOS hoặc LSTTL tiêu chuẩn, xuống tới mức logic 3,3V.Trình điều khiển đầu ra có giai đoạn đệm dòng xung cao được thiết kế để giảm thiểu sự dẫn chéo của trình điều khiển.Kênh nổi có thể được sử dụng để điều khiển MOSFET hoặc IGBT công suất kênh N ở cấu hình phía cao hoạt động lên đến 600 vôn.
Đặc điểm ứng dụng
- Kênh nổi được thiết kế cho hoạt động bootstrap
- Hoạt động đầy đủ đến +600V
- Chịu được điện áp thoáng qua âm
- dV/dt miễn dịch
- Phạm vi cung cấp ổ đĩa cổng từ 10 đến 20V
- Khóa giảm áp
- Tương thích logic 3.3V, 5V và 15V
- Logic phòng ngừa dẫn truyền chéo
- Độ trễ lan truyền phù hợp cho cả hai kênh
- Thời gian chết được đặt nội bộ
- Đầu ra phía cao cùng pha với đầu vào HIN
- Đầu ra phía thấp lệch pha với đầu vào LIN
- Sự miêu tả
- IR2104(S) là trình điều khiển MOSFET và IGBT điện áp cao, tốc độ cao với các kênh đầu ra tham chiếu bên cao và bên thấp phụ thuộc.Các công nghệ HVIC và CMOS miễn dịch chốt độc quyền cho phép xây dựng nguyên khối chắc chắn.Đầu vào logic tương thích với đầu ra CMOS hoặc LSTTL tiêu chuẩn, xuống tới mức logic 3,3V.Trình điều khiển đầu ra có giai đoạn đệm dòng xung cao được thiết kế để giảm thiểu sự dẫn chéo của trình điều khiển.Kênh nổi có thể được sử dụng để điều khiển MOSFET hoặc IGBT công suất kênh N ở cấu hình phía cao hoạt động từ 10 đến 600 vôn.
Dữ liệu cơ bản
| Thuộc tính sản phẩm | Giá trị thuộc tính |
|---|---|
| Infineon | |
| Danh mục sản phẩm: | Trình điều khiển cổng |
| RoHS: | Chi tiết |
| Trình điều khiển nửa cầu | |
| Mặt cao, mặt thấp | |
| xuyên lỗ | |
| PDIP-8 | |
| 2 tài xế | |
| 2 đầu ra | |
| 130mA | |
| 10 V | |
| 20 V | |
| 100 giây | |
| 50 giây | |
| - 40 độ C | |
| + 125C | |
| Ống | |
| Thương hiệu: | Công nghệ Infineon |
| Đặc trưng: | đồng bộ |
| Chiều cao: | 5,33mm |
| Chiều dài: | 10,92mm |
| Loại logic: | CMOS, TTL |
| Thời gian trễ tắt tối đa: | 150 giây |
| Thời gian trễ bật tối đa: | 680 giây |
| Nguồn cung cấp hiện tại: | 270 uA |
| Pd - Công suất tiêu tán: | 1 W |
| Loại sản phẩm: | Trình điều khiển cổng |
| Độ trễ lan truyền - Tối đa: | 820 giây |
| 3000 | |
| tiểu thể loại: | PMIC - IC quản lý nguồn |
| Công nghệ: | sĩ |
| Chiều rộng: | 7,11mm |
| Phần # Bí danh: | IR2104PBF |
| Đơn vị trọng lượng: | 0,032805 oz |
TẢI XUỐNG BẢNG DỮ LIỆU
Đăng kí
- Trình điều khiển LED RGB hoặc RGBA
- Thông tin trạng thái đèn LED
- màn hình LED
- đèn nền LCD
- Đèn nền bàn phím cho điện thoại di động hoặc thiết bị cầm tay
- động cơ BLDC
- Động cơ đồng bộ nam châm vĩnh cửu ba pha
- biến tần
- Trình điều khiển nửa cầu
- Hệ thống điều khiển robot
- thiết bị gia dụng
- Hạ tầng lưới điện
- EPOS • Rạp hát tại nhà
- Hệ thống điện phân tán
- Cơ sở hạ tầng truyền thông/mạng
